換熱器原理

　　板式換熱器是用薄金屬板壓制成具有一定波紋形狀的換熱板片，然后疊裝，用機架板、夾緊螺栓裝配而成的一種換熱器。工作流體在兩塊板片間形成的窄小而曲折的通道中流過，冷熱流體流過板間通道板片進行冷熱交換。

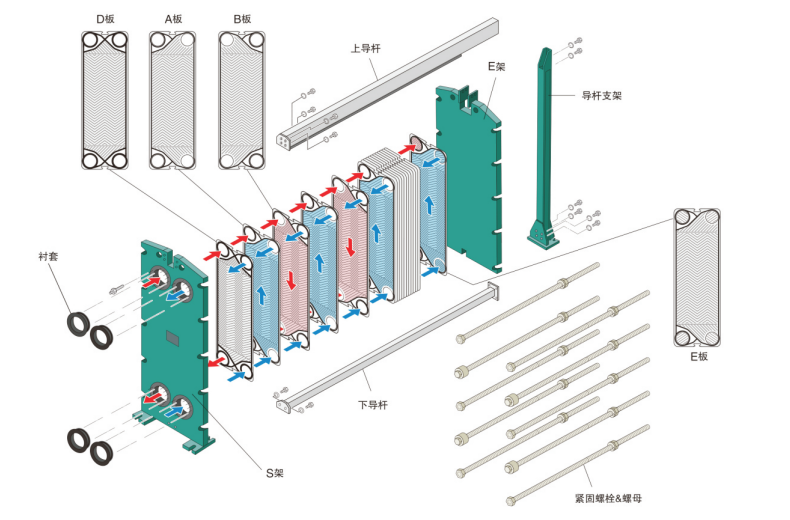

　　板式換熱器懸掛式結構由波紋板片、密封墊、固定壓、緊板、中間板、活動壓緊板、支架、上下定位導桿、壓緊螺栓等主要零件組成。板上有四個角孔，供傳熱的兩種液體通過，傳熱板片安裝在一個側面有固定板和活動板的框架內，用夾緊螺栓夾緊。相鄰板片具有反方向的波紋溝槽，溝槽的交叉點相互支撐形成接觸點，介質流動時形成湍流，從而獲得很高的傳熱效率。密封墊片粘在板片上密封流道。板片和壓緊板懸掛在上導桿上并由上下導桿定位，而上下導桿則固定在支柱上。如果其中一種流體或兩種流體在換熱器內不是單一流程而需要多板程，則接口位置會根據流程數來決定開在固定板和（或）活動板上。

　　板式換熱器傳熱機理是根據熱力學定律：“熱量總是由高溫物體自發地傳向低溫物體，兩種流體存在溫度差，就必然有熱量進行傳遞”。在換熱器設計中，板片按一定的間隔通過橡膠墊片壓緊組成通道，兩種存在溫度差的流體在受迫對流傳熱過程中通過角孔進入板片通道，在相鄰?fù)ǖ乐袃煞N不同流體形成逆流或順流通過板片進行熱量的交換。換熱板片被壓成各種不同波紋形式，以增加換熱板片面積和剛性。合理的波紋形式使得低雷諾數下流體就可以達到高度湍流，創造出最高的換熱效率。由于熱傳遞板表面采用波紋結構優化設計，即使流體流速在雷諾準數值以下，流體在板片之間的運動亦呈三維運動，促使流體形成劇烈紊動，減少邊界層熱阻強化傳熱效率。

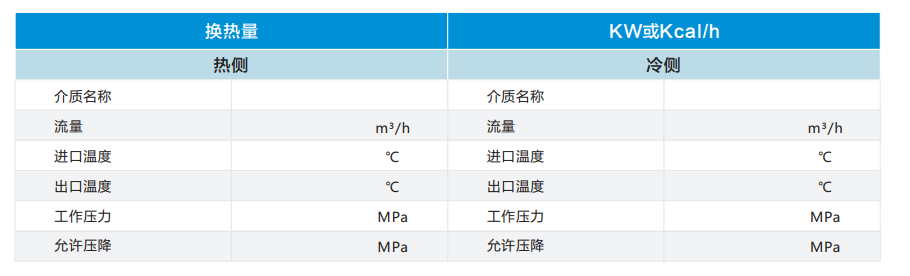

換熱器所需選型參數

1、換熱器熱側和冷側的流量（m3/h）

2、換熱器熱側和冷側進出口溫度（℃）

3、換熱器的最大工作壓力（Mpa）

4、換熱器熱側和冷側允許壓力降（Mpa）

5、換熱器總傳熱量（KW或Kcal/h）
