機組介紹

      在我國中南部地區，夏天酷暑，天氣多溫?zé)岢睗瘛６軜?gòu)法隧道工程過程中，盾構機產熱量很大，環境空氣流通不暢，隧道施工具有高溫高濕特點。根據《鐵路隧道施工規范》，隧道內溫度不得超過28℃，但絕大多數盾構隧道施工達不到這一要求，施工人員經常在40℃甚至更高的濕熱環境下作業。目前盾構施工隧道降溫主要通過循環水冷卻和壓入式送風解決，但在酷熱的夏季，循環水和壓入式通風溫度都在30度以上，無法從根本上解決問題。

      我司研發的隧道空調系統采用盾構機外循環冷卻水制冷和壓入冷卻空氣相結合的方式對區間隧道作業面進行降溫。在傳統外循環冷卻和隧道通風基礎上，在盾構機上安裝空調系統，將隧道通風氣流在進入到二次風機系統前進行冷卻，使冷卻空氣從二次通風系統出口處輸送到施工作業面（管片拼裝區域）。二次風機送風出口溫度可以達到20℃（此為廣州地區夏季時高溫時可降溫度，在外部環境溫度較低時效果更佳），比常溫下最高溫度低10-12℃，且通風量達50000m3/h，足夠給作業區域有效降溫，環境溫度適宜施工作業。

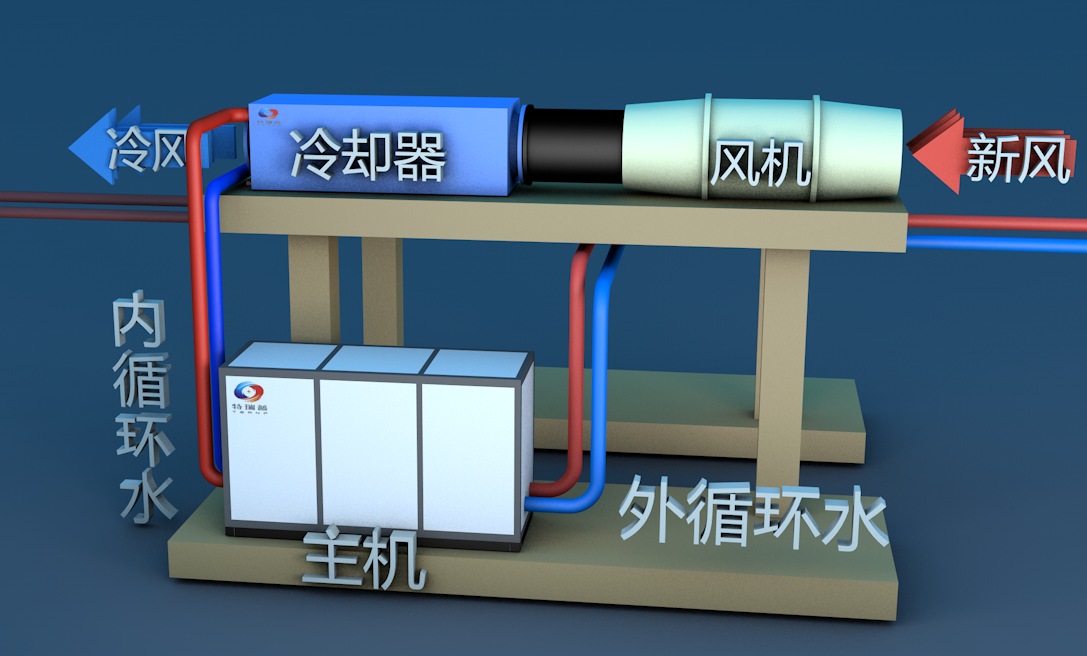

（一）流程示意圖

（二）機組選型

隧道空調機組根據不同類型的盾構機，分為下列三大類系列產品：

1、土壓平衡盾構機系列隧道空調機組

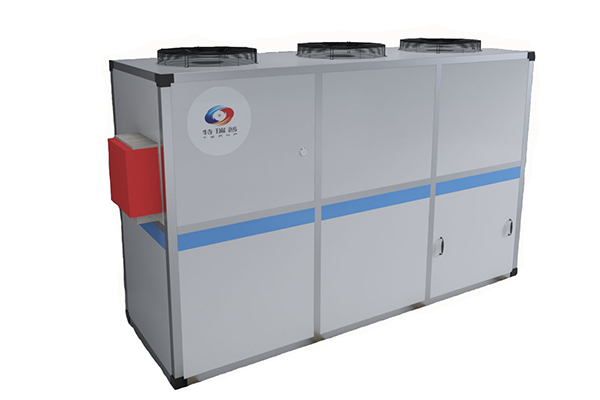

采用螺桿機空調機組，可靠性高、運行平衡、多段能量調節、節能效果十分顯著，適用于開挖直徑6米以以上的土壓平衡盾構機。

2、泥水平衡盾構機系列隧道空調機組

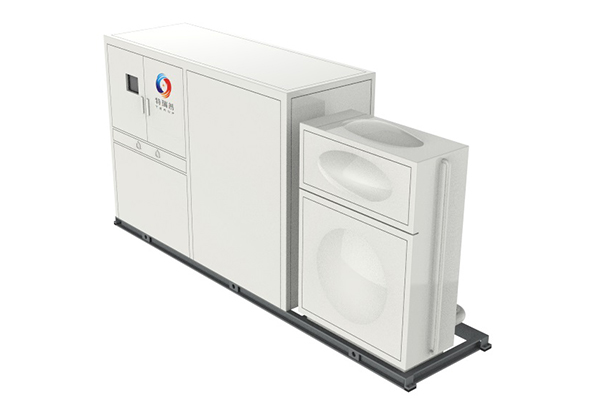

采用渦旋式空調機組或螺桿式空調機組，結構簡單、體積小、重量輕、可靠性高，多段能量調節，效率比高，適用于安裝空間狹小的泥水平衡盾構機。

3、TBM盾構機系列隧道空調機組

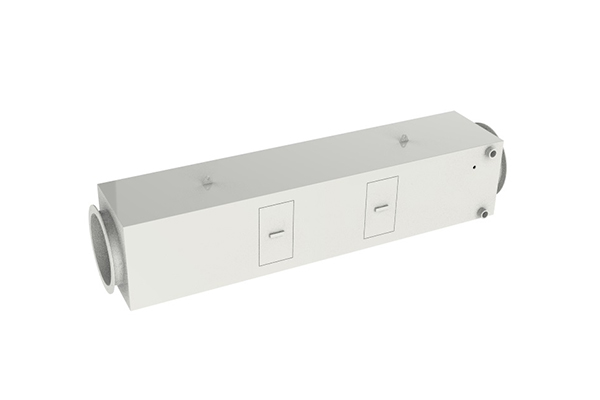

采用螺桿式空調機組，針對巖石掘進工況非標定制高效能冷凝器；機組PLC控制系統針對于TBM工況的實時冷水流量及溫度設置保護和調節裝置，空調系統采用適應較多粉塵工況的高能效末端空氣冷卻器，制冷量大、占地面積大、適應性強。

（三）機組特點

1、 高效

先進的高效能雙螺桿壓縮機匹配優質冷凝器與蒸發器，采用先進加工工藝生產而成及精密數據核算；該系列隧道空調機組具有制冷效率高、空氣降溫處理量大、降溫速度快的特點，是專業應用于隧道空調制冷系統的非標定制化產品。

2、節能

采用四級容調運行（0，25，50，75，100%），根據實時降溫需求自動調節機組運行負載，滿足節電及秋冬季節等不同使用需求；

3、可靠

機組采用漢鐘壓縮機、西門子（SIEMENS）PLC、施耐德（Schneider）電氣元件等品牌零部件，保證機組運行可靠性；

4、智能

系統采用PLC集成控制，可連接盾構機中央集控室實現遠程控制，可實時顯示壓縮機功率、冷卻水流量及進出水溫度、空氣冷卻器進出口溫度等；冷卻器可自帶自動清洗功能，可避免使用過程中積灰造成制冷效率降低的問題；

5、專業

該系列隧道空調制冷機組是針對于盾構機特殊作業工況的專業定制化產品，機組允許的外循環冷卻水進水溫度范圍為25-40℃，在盾構機推進時導致的用水量減少時，機組可根據冷卻水進水溫度及進水流量自動調節運行負載，從而保證機組24小時穩定運行。

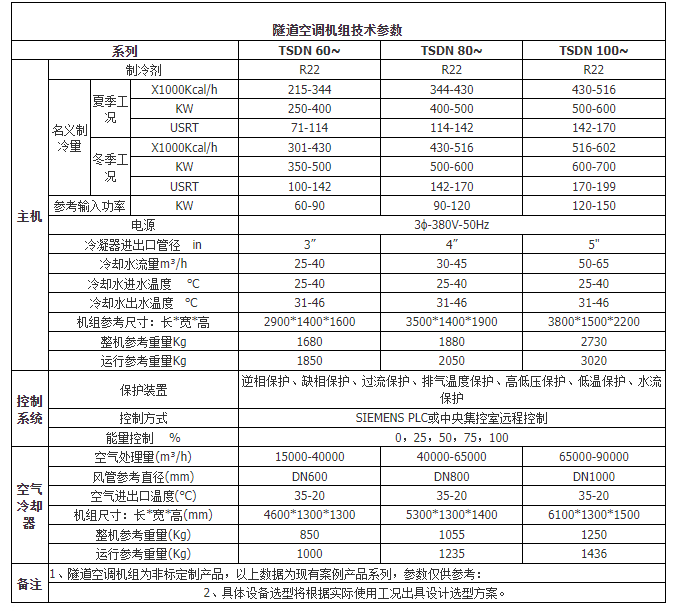

（三）隧道空調機組參數

（四）采購選型要求

隧道空調機組為非標定制產品，具體設備選型將根據實際使用工況出具設計選型方案。
