軟塑料包裝薄膜是以顆粒為原料制作而成，在制造工藝過程中，為了溶融顆粒必須加熱和冷卻。冷卻過程由10℃冷水完成。因此，在制造工藝過程中必須增加冷卻水的裝置，該裝置耗電大。采用新冷卻系統之后可以降低冷卻耗電量，具有明顯的節能效益。

一.新冷卻系統的構成

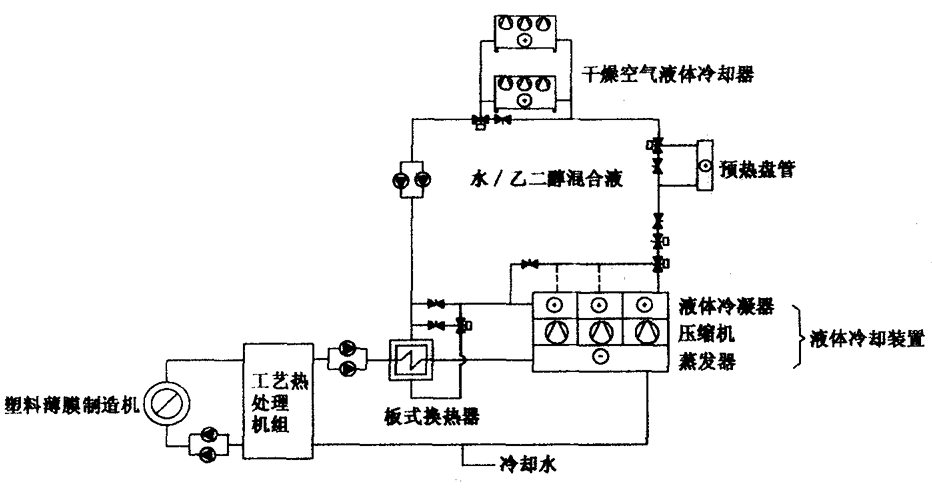

新冷卻系統由液體冷卻裝置、干燥空氣液體冷卻器、預熱盤管和板式換熱器等組成。冷卻水被工藝熱處理機組加熱后，通過液體冷卻裝置或通過板式換熱器的水/乙二醇混合液冷卻。水/乙二醇混合液的熱量傳遞給空氣處理機組的預熱盤管后，混合液被冷卻，之后進一步被設置在屋面的干燥空氣冷卻器冷卻。由于從室外空氣中獲得冷卻能力，故壓縮機不運轉。

二.新冷卻系統的運行方式和經濟性分析

1.運行方式

工藝過程的冷卻可由板式換熱器的預冷卻完成，也可由使用壓縮機的液體冷卻裝置完成有時也可由二者共同完成，其運行方式如下:

(1)當室外空氣溫度大于19℃時，僅使用壓縮式制冷機:發生的熱量被排至室外。

(2)當室外空氣溫度低于19℃，但大于4℃時，使用壓縮式制冷機，回收的熱量通過空氣處理機組預熱空氣。

(3)當室外空氣溫度低于4℃時，不使用壓縮式制冷機，僅用板式換熱器冷卻工藝過程中的冷卻水,回收的熱量供給空氣處理機組預熱空氣。板式換熱器的換熱面積可根據流量、液體的物理性質、壓力降和溫度條件決定。

2.經濟性分析

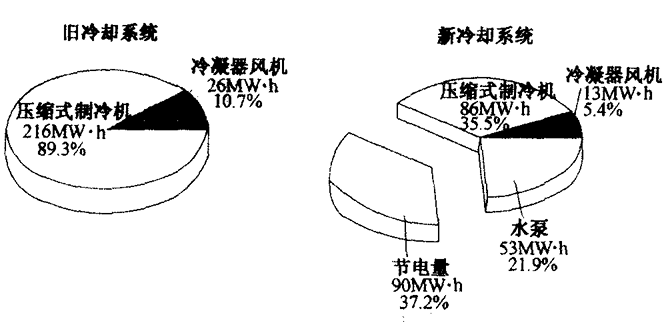

冬季不需使用液體冷卻裝置時可節約大量的電能。新冷卻系統和舊冷卻系統的耗電量。

當考慮了循環水/混合液的泵耗電量之后，新冷卻系統節電量約為90MW·h/年。除此之外，由于液體冷卻裝置全年的運行時間較短，故延長了它的壽命。不使用新冷卻系統時，最大電力負荷發生在冬季，但現在的負荷冬夏均衡。

空氣處理機組預熱空氣后約可節約110MWh的能耗。實際使用表明，該系統的投資回收年限約為 2.5年。
