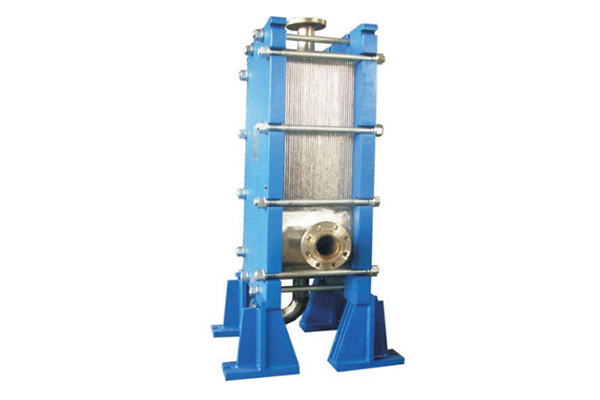

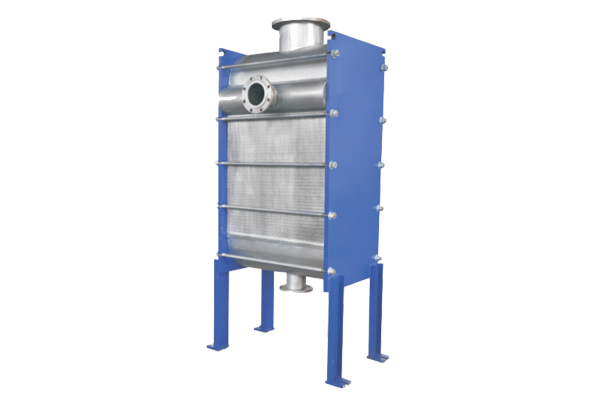

產品概述

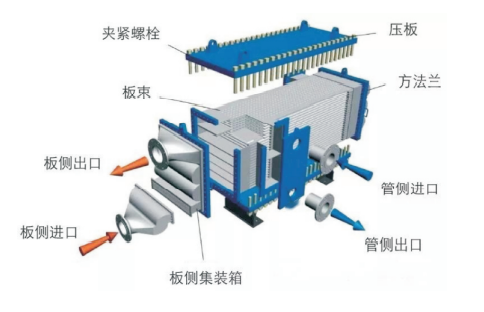

　　方形全焊換熱器屬于間壁式換熱器，換熱器的結構形式是相鄰兩張板片之間，通過焊接形成通道，兩種不同溫度的介質分別在同一板片兩側通道中流過。

　　每種介質通道通過分層隔板來控制流通面積及流通長度，這樣高溫流體通過板片將熱量傳遞給低溫流體，從而實現了換熱目的。

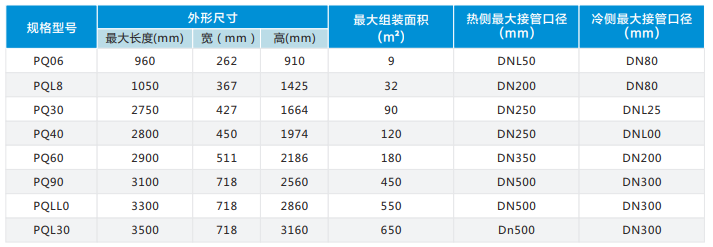

方形全焊換熱器部分型號參數一覽表

設計參數

流量范圍：1~2000m3/h

工作壓力：真空~8.2MPa

使用溫度：-195~300℃

接口尺寸：DN25~DN300焊接、法蘭、螺紋等連接形式

耐腐蝕性能：無橡膠墊片的焊接密封，多種金屬及合金材料的選擇，超強的耐腐蝕性能，更長的使用壽命。

設計特點

方形全焊接換熱器結合了板式換熱器與管殼式換熱器的優點，既保持了傳統板式換熱器效率高、結構緊湊、 耐高溫、密封性能好、安全可靠等優點，又可以在更高的壓力和溫度條件下使用。

 適用于蒸汽冷凝和液液換熱等工況，特別適合電力、石化、焦化、制藥、冶金、制冷、紙漿造紙工業等行業 特殊介質的換熱需求。通過流程的合理設置，保證了設備傳熱效率與阻力損失的合理匹配。殼體采用六面可拆卸 結構，還能滿足設備內部進行機械清洗和化學清洗的工藝需求。

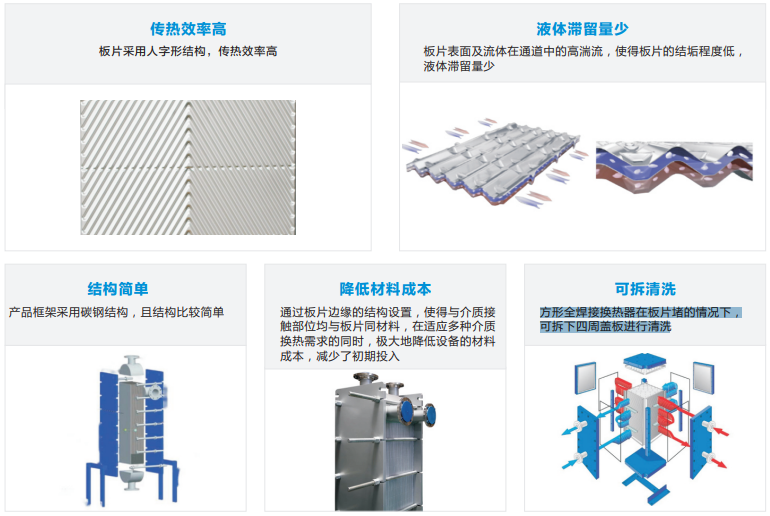

結構特點

1. 傳熱效率高：板片采用人字形結構，傳熱效率高

2. 液體滯留量少：板片表面及流體在通道中的高湍流，使得板片的結垢程度低，液體滯留量少

3. 結構簡單 產品框架采用碳鋼結構，且結構比較簡單

4. 降低材料成本 ：通過板片邊緣的結構設置，使得與介質接觸部位均與板片同材料，在適應多種介質 換熱需求的同時，極大地降低設備的材料 成本，減少了初期投入

5. 可拆卸清洗：方形全焊接換熱器在板片堵的情況下， 可拆下四周蓋板進行清洗
