結構及工作原理

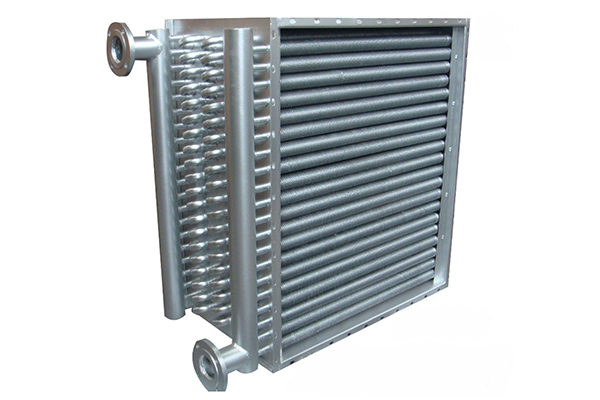

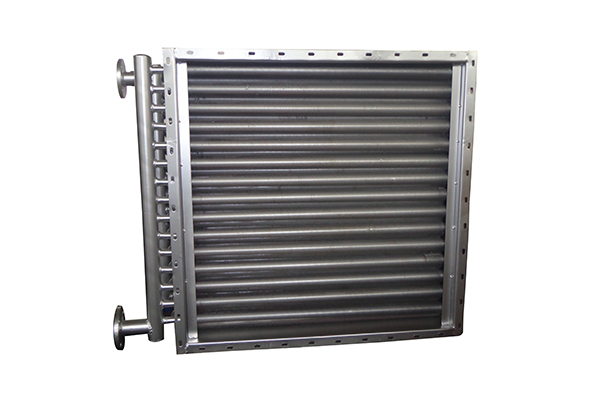

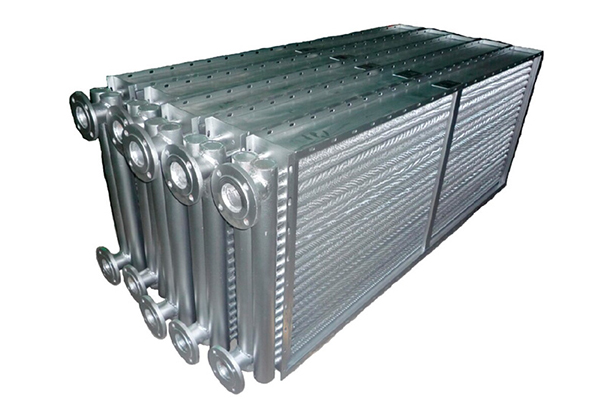

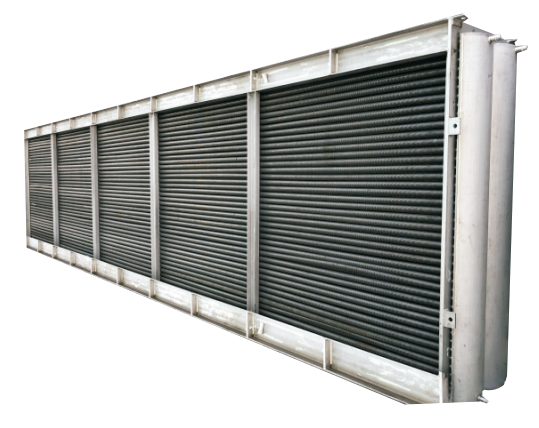

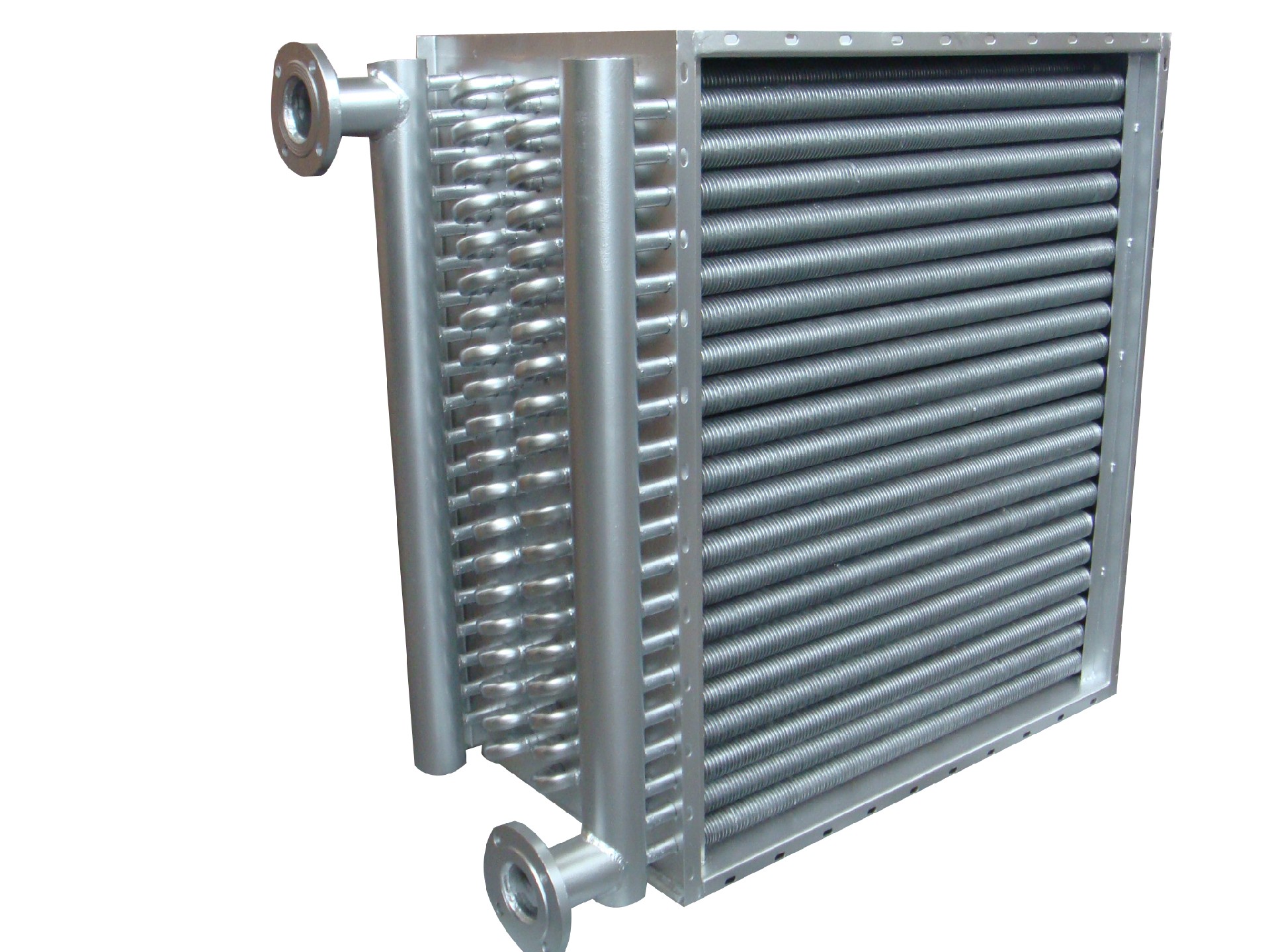

翅片管換熱器是以冷媒介質進行冷卻或加熱空氣的換熱裝置中的主要設備，通入高溫水、蒸汽或高溫導熱油可以加熱空 氣，通入鹽水或低溫水冷卻空氣。

 翅片管是一種帶肋的壁面，許多螺旋形換熱面或螺紋管也都可以看作是翅片管。它對擴展換熱面積和促進 湍流有顯著作用，無論對單相對流換熱還是相變對流換熱都具有很大作用。翅片管換熱器的結構與一般管殼式 換熱器基本相同，只是用翅片管代替了光管作為傳熱面，由于傳熱加強、結構緊湊，故可做成緊湊式換熱器。

分類

1.繞片式換熱器

特點：結構緊湊，外形美觀，便于安裝，方便管理，經久耐用

材質：碳鋼繞片和不銹鋼繞片；

2.軋片式換熱器

特點：緊密結合、熱阻小，傳熱性強；在長期的冷熱工況下不易 變形，工作壽命長；

材質：碳鋼軋鋁片和銅管軋鋁片；

3.高頻焊式換熱器

高頻焊空氣散熱器（高頻焊式換熱器）的翅片管式將鋼帶纏繞于翅片上，同時采用高頻焊接工藝，把翅片焊牢在管上，保證了管 與翅片的結合強度。其特定點有：傳熱性能好，強度高，耐熱震和機械震動，熱膨脹性能好，散熱面積打，使用 壽命廠，使用溫度范圍光，承受壓力高。

適用范圍： 廣泛用于石化、電廠及電廠改造，鍋爐、 翅片式省煤器和空氣預熱器等領域。

翅片管換熱器可以作為散熱器使用，又可稱為翅片管散熱器。
