產品介紹

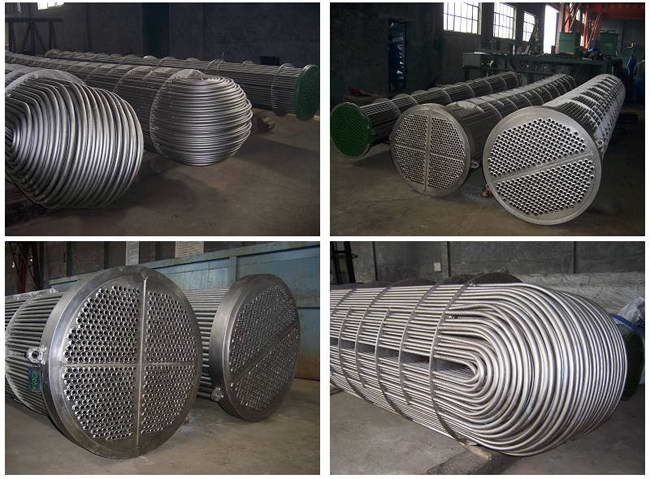

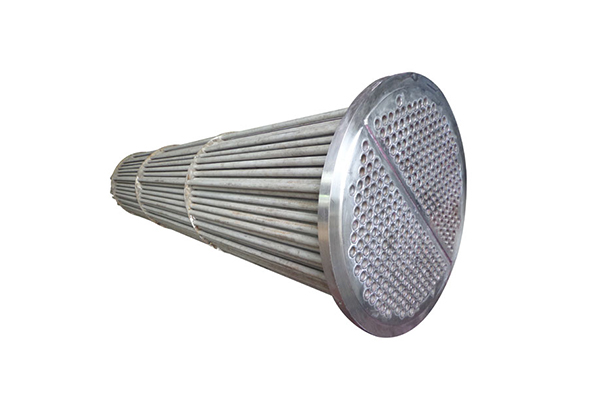

      管束結構是U型管式換熱器與其他類型的換熱器的主要區別的地方，U型管式換熱器的每個管都彎曲成U型，流體的進出口安裝在管的同一端。頭部側面和頭部側面的內部隔板被分成兩個腔室，每個管子都可以自由伸縮，以解決熱補償問題。在這種換熱器中，在管束的內側和外側上的介質的流動方向是正向流動，而在管束的另一內側和外側上的介質的流動方向是逆流。U型管熱交換器的雙管板通常通過集液殼相互連接。液體收集殼可用于調節管板之間的距離，并確保兩個管板彼此平行。同時，集液殼用于密封兩個相鄰管板之間的氣體，以防止有害氣體溢出。液體收集殼的位置應設有排氣口，以便及時排出泄漏的氣體。

結構特點：

1.結構緊湊，體積小，節省占地面積和建筑物高度（約30％-40％）。

2.良好的水力特性，加熱介質和熱水的流阻低，并且節能效果好。

3.傳熱系數高，節省了換熱面積（TQN）蒸汽水熱交換器的傳熱系數（K值）約為板式蒸汽水熱交換器的實際傳熱系數的兩倍，并且熱交換面積可以減少40％?60％

4.U型管蒸汽換熱器（TQK）系列排出的冷凝水溫度低于65℃，無泄漏損失，無需安裝疏水閥，管路系統簡單，熱損失小。
