產品介紹

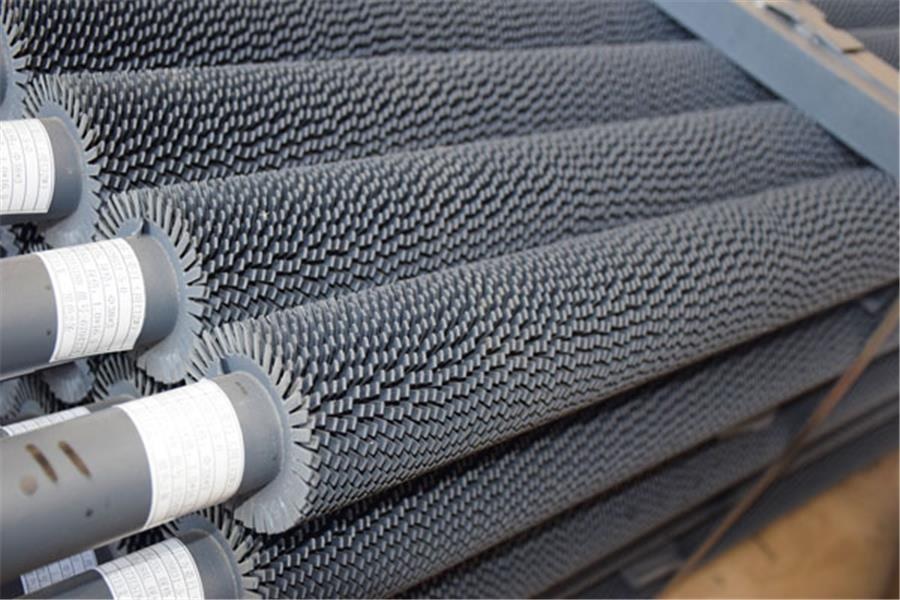

  翅片管的特點鋸齒形翅片管是在原整體式、切縫式翅片的基礎上進一步發展起來的新型高效翅片管。采用高頻焊接的方式將鋸齒形翅片與光管直接焊上,相鄰齒片間的縫隙一直開到與管子相連的根部,。鋸齒形翅片管具有下述優點。傳熱性能好鋸齒形翅片容易造成管外煙氣的紊流,在相同的煙氣流速條件下,其膜傳熱系數高于整體式翅片管。例如,煙氣與水換熱,傳熱系數可達30~50千卡/米~2。

（一）產品特點

采用翅片管的優點:

1)有效空間內增加了換熱面積，提高傳熱效果。

2)減小傳熱面的占用空間，使其體積減小，尤其適用于快裝鍋爐。

3)降低設備成本，提高設備的安全性。

4)由于水側壓降的降低等從而使運行成本下降。

5)翅片管剛度加大，提高了管子的抗震能力等。

（二）制作方法特點

 螺旋翅片管可采用多種方法制造，目前，用于鍋爐、壓力容器等換熱設備上的翅片管主要有以下幾種制造方法:

1、高頻電阻焊螺旋翅片管
高頻電阻焊螺旋翅片管是在被焊件中導入大功率的高頻電流，利用電流通過被焊件接頭的接觸面和鄰近區域產生的電阻熱使焊接接觸表面達到熔化或半熔化的塑性狀態，然后給焊接接觸表面施加適當?shù)膲毫Γ瑥亩瓿沙崞艿暮附庸ぷ鳌?br style="list-style-type: none; padding: 0px; transition: color 0.2s ease 0s, background 0.4s ease 0s; box-sizing: border-box; text-align: left;"/>

2、釬焊螺旋翅片管
釬焊螺旋翅片管是在被焊件之問填充一種熔點比焊接件低的一種釬料，然后加熱釬焊溫度，在焊件不熔化的情況下，釬料熔化井潤濕釬焊而，依靠被焊件接觸處的擴一散而形成釬焊接頭，從而完成螺旋翅片管的焊接。

3、整體螺旋翅片管
整體螺旋翅片管是采用厚壁管子(坯管)在中頻連續加熱的情況下，使管子經過擠仄、扎制而一次成型的整體螺旋翅片管，見目前最新的一種制造翅片管的方法國內某公司已經研制開發的整體螺旋翅片爸及自制的整體翅片管制造設備均已申請了專利。

（三）產品效果

  高頻電阻焊、釬焊螺旋翅片管的傳熱效果比光管至少提高了4倍以上。開齒形的翅片管其傳熱效果比完整形翅片更好。但應注意到翅片與管子間的焊縫其焊著率并非100%，標準規定也只有80%以上。未熔合的部分存在熱阻，會影響傳熱效果。整體螺旋翅片管的翅片與母管100%的接觸，加上翅片根部與母管成型時的小R過渡，不僅增加了翅片的剛度和承壓能力，而且更便于熱量的傳遞，其傳熱效果比光管至少可提高5-6倍，明顯優于高頻電阻焊、釬焊螺旋翅片管的傳熱效果

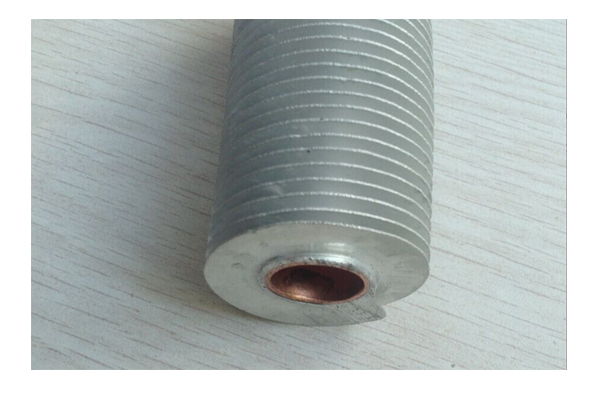

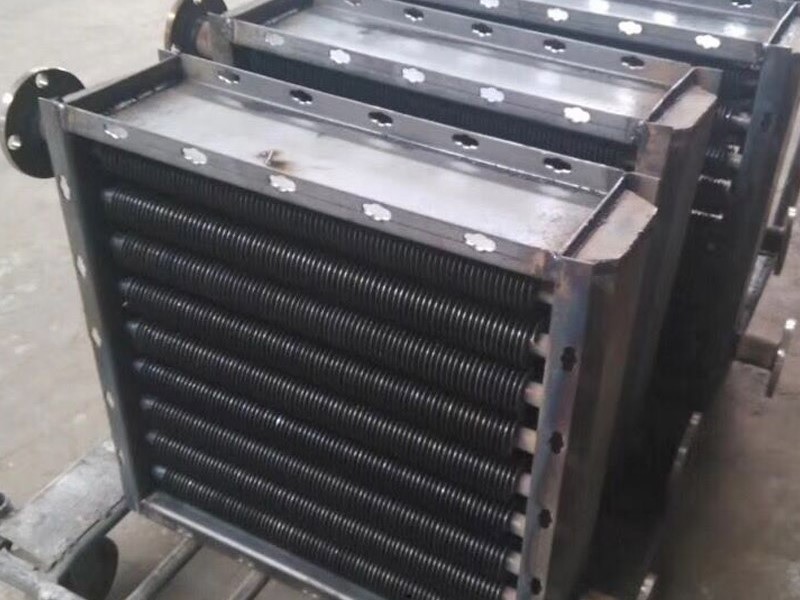

（四）產品展示
