余熱回收是指提取工業生產過程中的廢氣進行回收利用的裝置。余熱回收基本結構主要有四部分組成，包括廢氣收集管、熱交換器、新風管，S彎補風管裝置。另外有引風機及鼓風機，控制系統。

1、廢氣收集管

結構較為簡單，由煙管組成，廢氣進入煙管內，走向煙管兩端，然后熱交換器。因此，廢氣所帶上的溫度非常集中，這是獲得回收利用的先決條件。

這里所要注意的是要經常留意煙管兩端的衛生是否干凈，否則，衛生較差的一端雜質較多，廢氣收集管就會出現堵塞，油污的消防隱患問題。

2、熱交換器

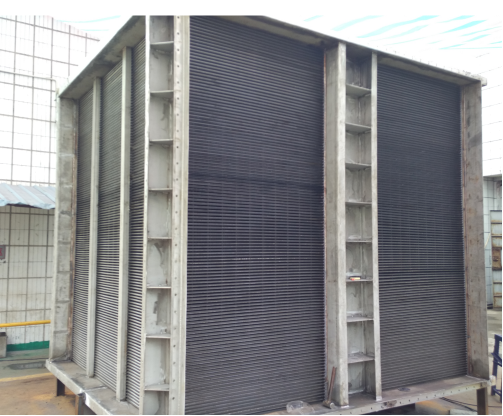

現余熱回收上所配置的熱交換器為板式氣氣換熱器，板式氣氣換熱器內部采用翅片管作為換熱裝置，每排管的布局以及接觸面的位置都是通過實驗以及合理的熱能交換應用距離來計算的。

3、新風管

余熱回收器上新風的輸入由兩個小鼓風機產生。余熱回收器上的新風管由兩個金屬面形成一個金屬空間，利用鼓風機把新風送入新風管讓其在熱交換器面上進行熱交換的動作，從而吸取廢氣的熱能用來補充新風溫度。

4、S彎補風裝置

余熱回收一般有十組S彎補風裝置，新空氣在鼓風機的鼓吹作用下，不斷由新風管補入定型機內部。外層的風道再吸收里面的廢氣進入廢氣收集管。從而起到一個再次加熱以及保溫作用。
