管殼式換熱器是用于工業生產介質的冷卻或加熱，它由一個外殼和一組內部管子組成，它密封性強，能承受較高的壓力，常用于高壓和腐蝕性的氣液換熱。

管殼換熱器結構組成：

管殼換熱器由殼體、傳熱管束、管板折流板和管箱組成。流體通過殼體兩側的管箱進入殼體內，兩種流體分別在管內和管外流動，通過管板折流板改變流動方向提高流體接觸時間，從而實現流體熱交換。

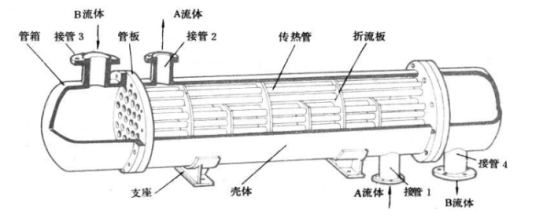

管殼式換熱器結構示意圖：

管殼式換熱器分為管程和殼程。管程相對殼程更容易清洗，殼程走潔凈的材質。兩種不同溫度的流體通過管程和殼程進行流動，冷介質從管子左側流過，上進下出；熱介質從管徑右側流過，上進下出，管程冷水和殼程熱水逆流通過管壁傳熱，殼程熱水把熱量傳遞給管程冷水，熱水被冷卻，冷水被加熱，進而實現兩流體的熱量交換。而折流板起到減緩熱介質流速，增加冷熱介質接觸時間，加強換熱效果的作用。

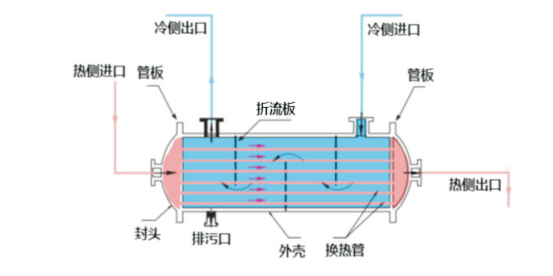

管殼式換熱器換熱流程示意圖：
