客戶需求：客戶需要給工廠生產產生的廢氣降溫，從50℃降到30℃，并將廢氣中的水分排出回收二次利用，廢氣中含濕高達90%，并且客戶的空間有限，對設備有尺寸要求。

設計參數：

熱側：風量12000m3/h，進口溫度50℃，濕度90%，出口溫度30℃、濕度40%-50%，
冷側：5℃冷卻水

設計方案：

考慮到客戶廢氣中存在溫度較高濕度較大的情況，整體接觸氣流部分采用不銹鋼材質，采用不銹鋼翅片管換熱器（散熱器），工業車間用翅片管散熱器以鋼管為主要原材料，通過在散熱效率較低的基管一側加裝翅片的方式，增加散熱器壁面與空氣的接觸面積，增大散熱面來達到提高換熱效率的目的。

設計參數：

換熱面積：215m2

換熱量：25KW

材質：不銹鋼304，內部管道采用銅管

尺寸：h700,a900,b350cm

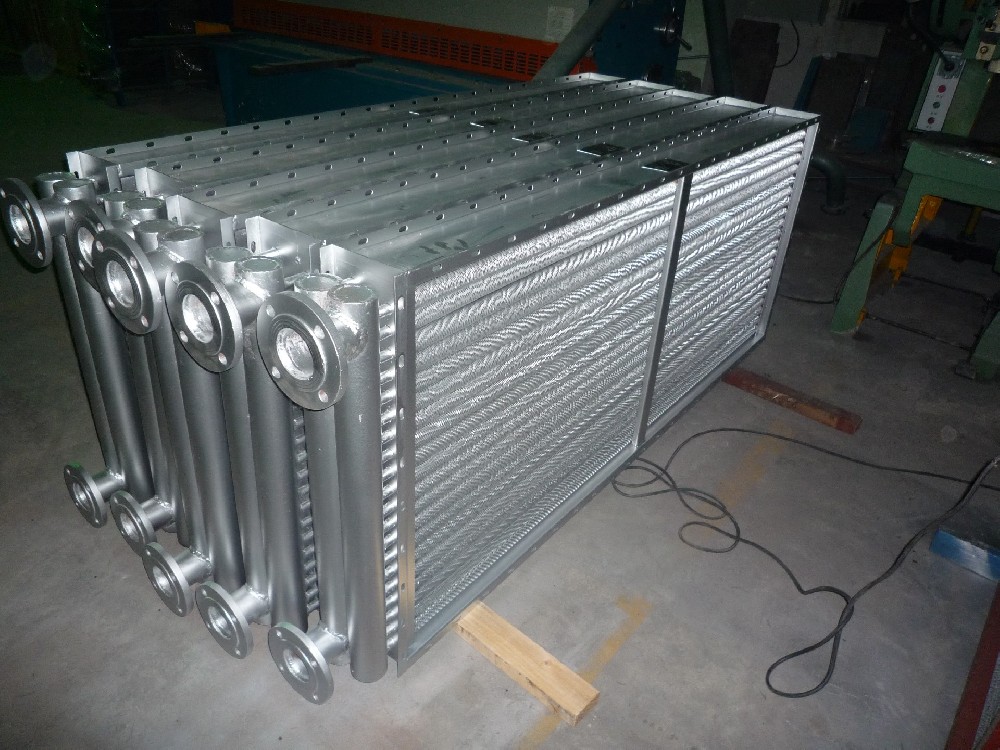

翅片管換熱器實物圖：
